安益譜 7700 單四極桿氣相色譜質譜聯用儀測定環境空氣揮發性有機物方案（參考 HJ 644-2013）
一、方案背景與適用范圍
揮發性有機物（VOCs）是環境空氣中典型的特征污染物，其成分復雜（如苯、甲苯、二甲苯、甲醛等），不僅會引發光化學煙霧、臭氧污染等區域性環境問題，部分物質還具有毒性、致癌性，對人體呼吸系統、神經系統造成長期危害?！禜J 644 - 2013 環境空氣 揮發性有機物的測定 吸附管采樣 - 熱脫附 / 氣相色譜 - 質譜法》是我國環境監測領域測定 VOCs 的核心標準方法，適用于環境空氣、室內空氣及無組織排放廢氣中 35 種目標 VOCs 的定性與定量分析。
安益譜 7700 單四極桿氣相色譜質譜聯用儀（GC - MS）憑借高分離效率的氣相色譜系統、穩定的電子轟擊電離源（EI）及單四極桿質量分析器，可實現對復雜基質中低濃度 VOCs 的精準捕捉。本方案基于該儀器，嚴格遵循 HJ 644 - 2013 標準要求，構建從采樣、前處理到儀器分析的全流程檢測體系，滿足環境監測機構、科研單位對 VOCs 污染溯源、濃度監測的需求。

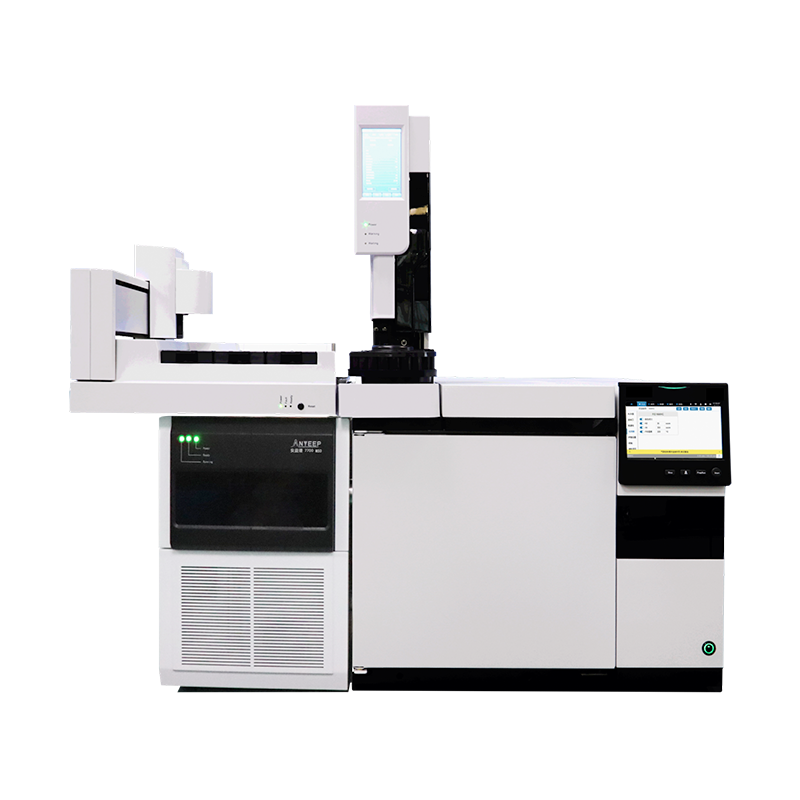

安益譜7700單四極桿氣相色譜質譜聯用儀
二、儀器設備與試劑材料
（一）核心儀器配置
- 氣相色譜部分：配備分流 / 不分流進樣口（最高控溫 350℃）、程序升溫系統（控溫精度 ±0.1℃），支持恒流 / 恒壓載氣控制模式，可兼容 DB - 5MS UI（30m×0.25mm×0.25μm）等低流失毛細管色譜柱，確保 35 種 VOCs 實現基線分離。
- 質譜部分：采用 70eV 標準 EI 源，離子化效率穩定，可生成清晰的 VOCs 特征離子碎片；單四極桿質量分析器質量范圍 1.5 - 1000u，掃描速度最高達 10000u/s，支持全掃描（Full Scan）與選擇離子監測（SIM）模式，其中 SIM 模式可針對性捕捉目標 VOCs 的特征離子，檢出限（LOD）低至 0.001μg/m3，滿足標準對低濃度 VOCs 的檢測要求。
- 數據系統：搭載 ANYEEP ChemStation 工作站，集成儀器控制、譜圖解析、外標法定量等功能，支持自動匹配 NIST 質譜庫進行定性，操作便捷且數據重復性好。
- 熱脫附儀（與 7700 GC - MS 配套）
采用二級熱脫附技術，一級脫附溫度 50 - 400℃（可程序升溫），二級聚焦溫度 100 - 400℃，脫附效率＞95%；支持吸附管自動進樣，可同時容納 10 - 20 根吸附管，避免手動操作帶來的污染風險，與氣相色譜進樣口無縫對接，實現脫附后樣品的直接進樣分析。
- 大氣采樣器
流量范圍 0.1 - 1.0L/min，流量精度 ±5%，具備恒溫采樣功能（5 - 35℃），可根據采樣體積需求（通常為 10 - 50L）設定采樣時間，確保吸附管對 VOCs 的有效富集。
（二）試劑與耗材
- 標準物質：35 種 VOCs 混合標準溶液（濃度 1000μg/mL，溶劑為甲醇或二硫化碳，符合 HJ 644 - 2013 附錄 A 要求），用于繪制標準曲線；甲醇（色譜純），用于稀釋標準溶液。
- 吸附管：不銹鋼材質，內填 Tenax - TA 吸附劑（粒徑 20 - 40 目），吸附管空白值需滿足：目標 VOCs 含量＜0.001μg / 管，避免空白污染影響檢測結果。
- 載氣：高純氦氣（純度 99.999%），用于氣相色譜載氣及熱脫附過程中的吹掃氣；高純氮?dú)猓兌?99.999%），用于采樣后吸附管的密封保存及儀器檢漏。
- 其他耗材：石英棉（耐高溫，用于吸附管兩端固定吸附劑）、聚四氟乙烯（PTFE）密封帽（用于吸附管采樣后密封）、0.22μm 有機相濾膜（用于過濾標準溶液，防止雜質進入儀器）。
三、實驗步驟
（一）樣品采集（依據 HJ 644 - 2013 7.1 - 7.3）
- 吸附管活化：采樣前將吸附管置于熱脫附儀中，在氮?dú)獯祾撸髁?50mL/min）下，于 300℃活化 30min，活化后立即用 PTFE 密封帽密封，冷卻至室溫后備用（活化后吸附管需在 48h 內完成采樣）。
- 現場采樣：將活化后的吸附管連接至大氣采樣器，確保采樣路徑無漏氣（可通過皂膜流量計檢漏）；設定采樣流量 0.5L/min，采樣時間 60min（采樣體積 30L），采樣過程中記錄環境溫度（℃）、大氣壓（kPa），用于后續濃度換算。
- 樣品保存：采樣結束后，立即用 PTFE 密封帽密封吸附管兩端，避光、低溫（0 - 4℃）保存，保存時間不超過 7d，避免 VOCs 脫附損失。
（二）標準曲線繪制
- 標準系列溶液配制：取 35 種 VOCs 混合標準溶液（1000μg/mL），用甲醇逐步稀釋，制備濃度為 0.1μg/mL、0.5μg/mL、1.0μg/mL、5.0μg/mL、10.0μg/mL 的標準系列溶液。
- 標準溶液進樣：采用微量注射器（1μL）將不同濃度的標準溶液分別注入活化后的空白吸附管中，每支吸附管注入 1μL，隨后用氮?dú)猓髁?50mL/min）吹掃 5min，使溶劑（甲醇）完全揮發，VOCs 被吸附劑富集，模擬現場采樣過程。
- 儀器分析與曲線繪制：將富集后的吸附管放入熱脫附儀，按 “二級熱脫附 - 氣相色譜 - 質譜” 流程分析（參數見 3.3）；以標準溶液濃度（μg/mL）為橫坐標，對應 VOCs 的峰面積為縱坐標，繪制外標標準曲線，要求相關系數 R2≥0.995。
（三）儀器分析條件
- 熱脫附條件
- 一級脫附：溫度 250℃，時間 10min，吹掃流量 50mL/min；
- 二級聚焦：溫度 280℃，時間 5min；
- 傳輸線溫度：280℃（避免 VOCs 在傳輸過程中冷凝）。
- 氣相色譜條件
- 色譜柱：DB - 5MS UI（30m×0.25mm×0.25μm）；
- 柱溫程序：初始溫度 35℃（保持 5min），以 5℃/min 升溫至 150℃（保持 2min），再以 10℃/min 升溫至 250℃（保持 5min）；
- 進樣口溫度：250℃，分流比 10:1（避免樣品過載）；
- 載氣（氦氣）流量：1.0mL/min（恒流模式）。
- 質譜條件
- EI 源溫度：230℃；
- 離子源電子能量：70eV；
- 接口溫度：280℃；
- 掃描模式：SIM 模式（針對 35 種 VOCs 的特征離子，如苯的特征離子 m/z 78，甲苯 m/z 92 等，具體參考 HJ 644 - 2013 附錄 B）；
- 溶劑延遲：3min（避免溶劑峰干擾低沸點 VOCs 檢測）。
四、方法驗證與性能指標
（一）線性范圍與相關系數
對 35 種 VOCs 的 0.1 - 10.0μg/mL 標準系列溶液進行分析，結果顯示所有目標 VOCs 的線性相關系數 R2 均≥0.998，滿足 HJ 644 - 2013 對線性的要求，表明儀器在該濃度范圍內定量準確性良好。
（二）檢出限與定量限
以 3 倍信噪比（S/N = 3）計算檢出限（LOD），10 倍信噪比（S/N = 10）計算定量限（LOQ）。結果顯示，35 種 VOCs 的 LOD 為 0.0005 - 0.001μg/m3，LOQ 為 0.0015 - 0.003μg/m3，遠低于 HJ 644 - 2013 規定的檢出限（如苯的檢出限≤0.002μg/m3），說明儀器對低濃度 VOCs 的檢測靈敏度優異。
（三）精密度與準確度
- 精密度：取 1.0μg/mL 的 VOCs 標準溶液，平行制備 6 份樣品進行分析，計算相對標準偏差（RSD）。結果顯示，35 種 VOCs 的保留時間 RSD＜1.0%，峰面積 RSD＜5.0%，表明方法重復性良好。
- 準確度：對空白吸附管進行加標回收實驗（加標濃度 0.5μg/mL），平行測定 6 次，計算加標回收率。結果顯示，35 種 VOCs 的加標回收率為 85% - 115%，符合 HJ 644 - 2013 對準確度的要求（回收率 80% - 120%），說明方法無明顯系統誤差。
五、方案優勢與應用場景
（一）方案優勢
- 貼合國標要求：嚴格遵循 HJ 644 - 2013 標準流程，從采樣到數據計算均符合環境監測規范，檢測結果可直接用于環境質量評價與監管。
- 儀器性能適配：安益譜 7700 GC - MS 的低檢出限、高穩定性與熱脫附儀的高效富集能力結合，可應對環境空氣中痕量 VOCs 的檢測需求，尤其適用于工業園區、交通干線等 VOCs 污染重點區域的監測。
- 操作高效便捷：儀器工作站支持自動進樣、自動譜圖解析與報告生成，單批次樣品（10 個）分析時間≤3h，大幅提升檢測效率。
（二）應用場景
- 環境空氣質量監測：用于城市環境空氣自動監測站、區域背景站對 35 種 VOCs 的日常監測，為臭氧污染預警提供數據支撐。
- 污染源溯源：針對化工企業、加油站等無組織排放源，通過檢測周邊空氣 VOCs 組成與濃度，判斷污染來源與擴散范圍。
- 室內空氣檢測：適用于住宅、辦公室等室內環境中 VOCs（如甲醛、苯系物）的檢測，評估室內空氣質量對人體健康的影響。
